Modelado 3D de una Bicicleta de Carretera3D Modelling of a Road Bicycle
Modelado paramétrico completo de una bicicleta de carretera en PTC Creo. Cuadro, horquilla, grupo, transmisión y ruedas como subensamblajes independientes, con relaciones de diseño que permiten actualizar toda la geometría cambiando unos pocos parámetros maestros.
Full parametric model of a road bicycle in PTC Creo. Frame, fork, groupset, drivetrain and wheels as independent sub-assemblies, with design relations that update the entire geometry by changing a few master parameters.
CE
Cristian EstévezIngeniero mecánico · PTC Creo · Noviembre 2016Mechanical engineer · PTC Creo · November 2016

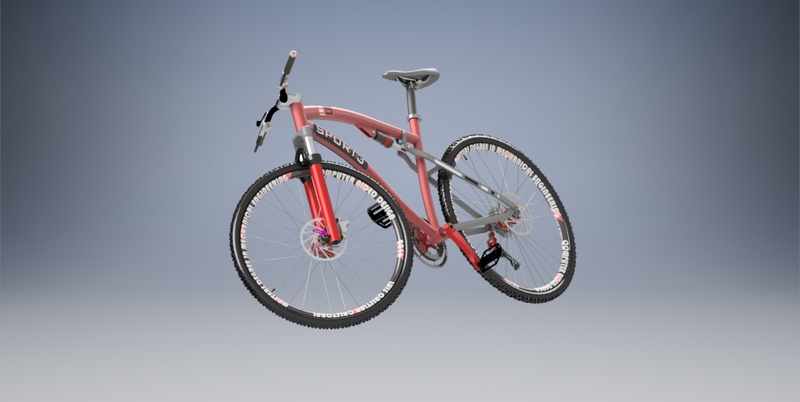

Ensamblaje completo de la bicicleta de carretera en PTC Creo. Vista isométrica con todos los subensamblajes integrados.
El objetivo del proyecto era dominar el flujo de trabajo de modelado paramétrico en PTC Creo: desde la pieza individual hasta el ensamblaje completo, pasando por la gestión de relaciones de diseño, la reutilización de geometría y la coherencia entre partes.
Estrategia de modelado
La bicicleta se estructuró en subensamblajes funcionales independientes: cuadro, horquilla, manillar, transmisión (bielas, cadena, piñones), rueda delantera y trasera, y sillín. Cada subensamblaje tiene su propio conjunto de parámetros maestros que controlan las dimensiones clave.
Las relaciones entre subensamblajes —como la longitud de la cadena en función del número de dientes y la distancia entre ejes— se implementaron como ecuaciones paramétricas, de modo que cualquier cambio en un parámetro maestro se propaga automáticamente a todos los componentes afectados.
Retos técnicos
La cadena fue la pieza más compleja: cada eslabón es idéntico, pero el conjunto debe adaptarse a la trayectoria dictada por los piñones. Se utilizó una curva de referencia paramétrica enrollada en los primitivos de los dientes para anclar la cadena en cualquier configuración de cambio.
El verdadero valor del modelo paramétrico no está en el primer resultado, sino en que un cambio en el tamaño de cuadro actualiza automáticamente la longitud de bielas, la cadena y la posición del sillín.
Resultado
El ensamblaje final contiene más de 200 piezas únicas, ninguna con geometría fija. El modelo sirve como base para análisis cinemático posterior en MSC Adams o para simulación de cargas estructurales en Ansys.
Fin del proyecto
Complete road bicycle assembly in PTC Creo. Isometric view with all sub-assemblies integrated.
The goal of this project was to master the parametric modelling workflow in PTC Creo: from individual parts to the full assembly, including design relations, geometry reuse and inter-part consistency.
Modelling strategy
The bicycle was structured into independent functional sub-assemblies: frame, fork, handlebar, drivetrain (cranks, chain, sprockets), front and rear wheels, and saddle. Each sub-assembly has its own master parameters controlling key dimensions.
Relations between sub-assemblies — such as chain length as a function of tooth count and axle spacing — were implemented as parametric equations, so any change in a master parameter propagates automatically to all affected components.
Technical challenges
The chain was the most complex part: every link is identical, but the assembly must conform to the path dictated by the sprockets. A parametric reference curve wrapped around the sprocket tooth primitives was used to anchor the chain at any gear configuration.
The true value of the parametric model is not in the first result, but in the fact that changing the frame size automatically updates crank length, chain length and saddle position.
Outcome
The final assembly contains over 200 unique parts, none with fixed geometry. The model serves as a basis for subsequent kinematic analysis in MSC Adams or structural load simulation in Ansys.
